被動防護網的型號
時間：2019-06-29 作者：jinji 點擊量：

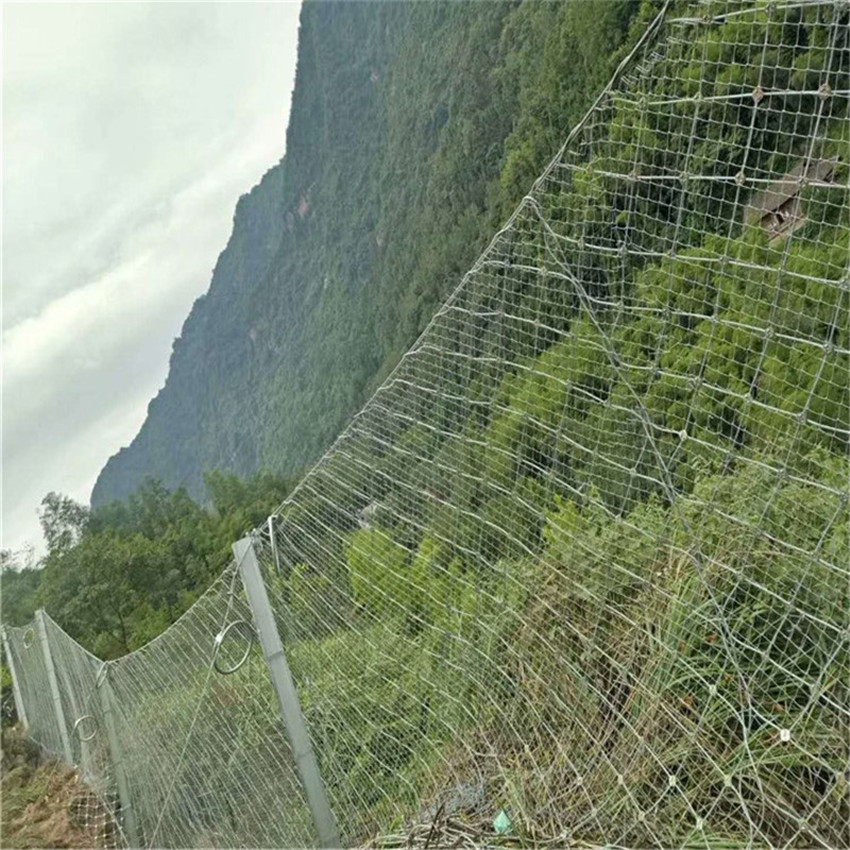

被動防護網的型號
rx-025系統的每根鋼柱應設置單根上拉錨繩；rx-050和rx-075系統除端部鋼柱應設置單根上拉錨繩外，當鋼柱間距大于或等于7米時，中部每根鋼柱應設置兩根對稱布置的人字形上拉錨繩，rx-025 rx-050 rx-075系統的上拉錨繩分別選用直徑為直徑16，14和16鋼絲繩，當鋼柱間距小于7米時，中部每根鋼柱應設置單根上拉錨繩，其上拉錨繩均用直徑為直徑16鋼絲繩，每根上拉錨繩分別各帶1個、1個和2個減壓環。
被動防護系統技術指標
１、鋼柱：由普通工字鋼加工而成，其高度與系統高度相同，工字鋼型號，依據鋼柱高度按表選定。
２、拉錨錨桿：應選用雙股直徑16鋼絲繩錨桿，其長度一般依據系統高度按表選定，或按該表中錨桿抗拔力要求根據地層條件計算確定。
３、地腳螺栓錨桿：每個基座應選用4根由螺紋鋼筋加工而成的p２８*１０００/m27*100標準化地腳螺栓錨桿。
４、基座及連接件：應選用標準化的gs-7001型基座和gs-7005型連接件。
５、錨桿孔徑：上沿錨桿設計抗拔力不小于80kn，其余錨桿設計拔力不小于50kn。錨固長度應根據計算確定，且不得小于2m。鋼筋錨桿孔徑應大于桿體直徑12mm以上；雙股鋼絲繩錨桿孔徑應大于鋼繩2倍直徑10mm以上。
６、拉錨系統：
a、 上拉錨繩：rx-025系統的每根鋼柱應設置單根上拉錨繩；rx-050和rx-075系統除端部鋼柱應設置單根上拉錨繩外，當鋼柱間距大于或等于7米時，中部每根鋼柱應設置兩根對稱布置的人字形上拉錨繩，rx-025 rx-050 rx-075系統的上拉錨繩分別選用直徑為直徑16，14和16鋼絲繩，當鋼柱間距小于7米時，中部每根鋼柱應設置單根上拉錨繩，其上拉錨繩均用直徑為直徑16鋼絲繩，每根上拉錨繩分別各帶1個、1個和2個減壓環。
b、 側拉錨繩：端部鋼柱各設置一根側拉錨繩，rx-025 rx-050 rx-075系統的側拉錨繩分別選用直徑為直徑12，16和18鋼絲繩。
c、 中間加固拉錨繩：當單段sns被動系統長度大于70米時，應每隔50米左右設置人字形中間加固錨繩，當此前已有下拉錨繩時，下拉錨繩可當作中間加固錨繩對待，中間加固及下拉錨繩的直徑均與側拉錨繩直徑相同。
７、支撐繩：均應設置雙繩形式的上下支撐繩，rx-025 rx-050 rx-075系統的支撐繩直徑分別為直徑12，16和18鋼絲繩，且每跨內上/下支撐繩分別設置1/1、2/1、2/4個減壓環。當單段sns被動系統的長度大于70米時，宜按單根支撐繩的跨越長度不超過50米分段設置。
８、鋼絲繩網rx-025 rx-050 rx-075系統分別選用網孔尺寸250mm、200mm、120mm的鋼絲繩網，網的長度一般選用5米，網的寬度與系統高度相同，但當系統高度大于或等于6米時，宜采用其他寬度的網來拼接；當系統網底線與水平面的夾角大于5度時，宜考慮配置相應斜角的菱形鋼絲繩網。
９、減壓環型號：中12及14鋼絲繩應配置gs-8000減壓環，直徑16及18鋼絲繩應配置gs-8000和gs-8001型減壓環的能量吸收能力分別不應低于30kj和50kj，其啟動荷載應介于其相連的鋼絲繩網最小破斷拉力的10%-70%，在距減壓環約40cm處應設置繩卡將兩根支撐繩合在一起，該繩卡的緊固程度為標準緊固的30%。
10、縫合繩：每張鋼絲繩網配置一根長度為其周長為1.3倍的直徑18縫合繩。
11、格柵：當需接著截小塊落石時，應配置鐵絲格柵，宜選用網孔直徑為50*50mm的鐵絲格柵，鋼絲繩網與鐵絲格柵間應采用直徑1.2鐵絲綁扎，綁扎間距不宜大于1米。
12、鋼絲繩材質：編網、支撐繩及拉錨系統所用鋼絲繩應符合現行《鋼絲繩》國家標準規定，其鋼絲強度不應低于1770mpa，熱鍍鋅等級不低于ab級。
13、繩卡：各種規格鋼絲繩所用繩卡的規格和標準緊固力（繩卡螺母緊固扭矩）
